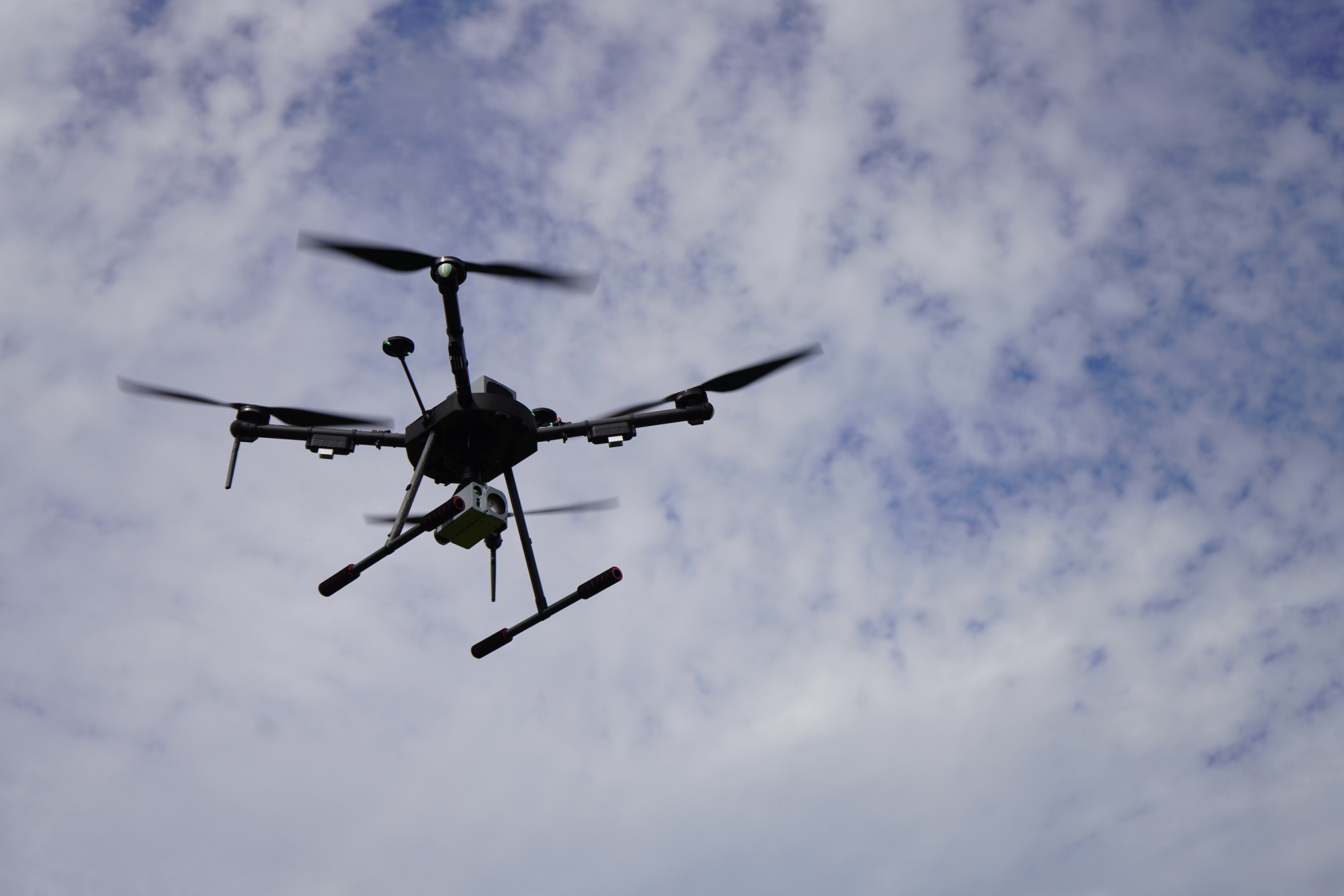

ORKA – Die taktische Drohne für vielseitige Einsätze

Der ORKA setzt neue Maßstäbe in der taktischen Luftüberwachung und Aufklärung. Mit modularen Nutzlasten wie einem 250-fachen optischen Zoom, einer Wärmebildkamera oder einem KI-gestütztem Tracking passt er sich flexibel jeder Einsatzanforderung an. Seine robuste Bauweise garantiert zuverlässige Leistung selbst unter extremen Wetterbedingungen. Dank der geringen Geräuschsignatur operiert der ORKA nahezu unbemerkt und eignet sich perfekt für diskrete Missionen. Zusätzlich ermöglicht die nahtlose Integration in Einsatzlagebilddarstellungssysteme eine präzise und sofortige Situationsbewertung in Echtzeit.

75 Minuten Flugzeit
Störresistente Mesh-Netzwerke
5 kg Zuladung
EO/NV/IR/LRF
Geringe Geräuschsignatur
Kabelbetrieb (Optional)
Kompatibilität zu
bestehenden Lagebildsystemen
Payload-Connector
für Erweiterungen
Intuitive und vertraute
Bedienung

Partner die uns vertrauen:

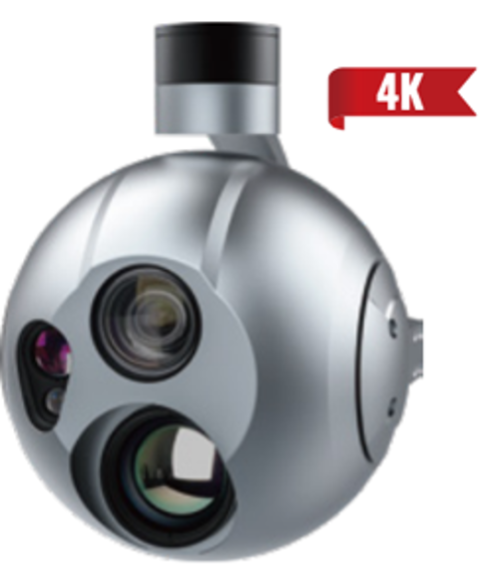

Vielseitigkeit durch modulare Nutzlasten Der ORKA ist ein Meister der Anpassung und bietet maximale Flexibilität durch seine modularen Nutzlasten.Ob Kamerasysteme, Wärmebildsensoren, Laserscanner oder sogar Lautsprecher – der ORKA lässt sich mühelos an die Anforderungen jeder Mission anpassen. Mit einem einfachen Schnellwechselmechanismus kann das System in kürzester Zeit neu konfiguriert werden…

Vielseitigkeit durch modulare Nutzlasten

Der ORKA ist ein Meister der Anpassung und bietet maximale Flexibilität durch seine modularen Nutzlasten.Ob Kamerasysteme, Wärmebildsensoren, Laserscanner oder sogar Lautsprecher – der ORKA lässt sich mühelos an die Anforderungen jeder Mission anpassen.

Mit einem einfachen Schnellwechselmechanismus kann das System in kürzester Zeit neu konfiguriert werden, um für verschiedenste Einsatzszenarien gerüstet zu sein. Diese Vielseitigkeit macht den ORKA zu einem unverzichtbaren Werkzeug für Überwachung, Ortung, Kommunikation und vieles mehr – immer maßgeschneidert für den jeweiligen Einsatz.

Unsichtbar im Einsatz Der ORKA ermöglicht es, Einsätze unauffällig und effektiv durchzuführen. Er zeichnet sich durch eine geringe Geräuschsignatur aus, was ihn über dem Ziel nahezu lautlos operieren lässt. Im Stealth-Modus können sämtliche Emissionen, einschließlich der Beleuchtung, deaktiviert werden, was eine noch unauffälligere Durchführung von Missionen ermöglicht. Dieser Modus ist…

Unsichtbar im Einsatz

Der ORKA ermöglicht es, Einsätze unauffällig und effektiv durchzuführen. Er zeichnet sich durch eine geringe Geräuschsignatur aus, was ihn über dem Ziel nahezu lautlos operieren lässt.

Im Stealth-Modus können sämtliche Emissionen, einschließlich der Beleuchtung, deaktiviert werden, was eine noch unauffälligere Durchführung von Missionen ermöglicht. Dieser Modus ist ideal für taktische Einsätze, bei denen maximale Diskretion erforderlich ist.

Intuitiv. Präzise. Vertraut. Die Steuerung des ORKA wurde entwickelt, um Ihnen volle Kontrolle bei maximaler Benutzerfreundlichkeit zu bieten. Dank der intuitiven Benutzeroberfläche können Einsätze effizient und präzise gesteuert werden – ohne lange Einarbeitungszeit. Die eigens entwickelte Software integriert modernste Steuerungsmechanismen, die eine präzise Navigation und flexible Missionsplanung ermöglichen. Alle wichtigen…

Intuitiv. Präzise. Vertraut.

Die Steuerung des ORKA wurde entwickelt, um Ihnen volle Kontrolle bei maximaler Benutzerfreundlichkeit zu bieten. Dank der intuitiven Benutzeroberfläche können Einsätze effizient und präzise gesteuert werden – ohne lange Einarbeitungszeit.

Die eigens entwickelte Software integriert modernste Steuerungsmechanismen, die eine präzise Navigation und flexible Missionsplanung ermöglichen. Alle wichtigen Funktionen sind dabei übersichtlich und leicht zugänglich, sodass Sie selbst in kritischen Situationen stets die volle Kontrolle behalten. Die Vertrautheit der Bedienung stellt sicher, dass der ORKA selbst unter extremen Bedingungen sicher und zuverlässig agiert.

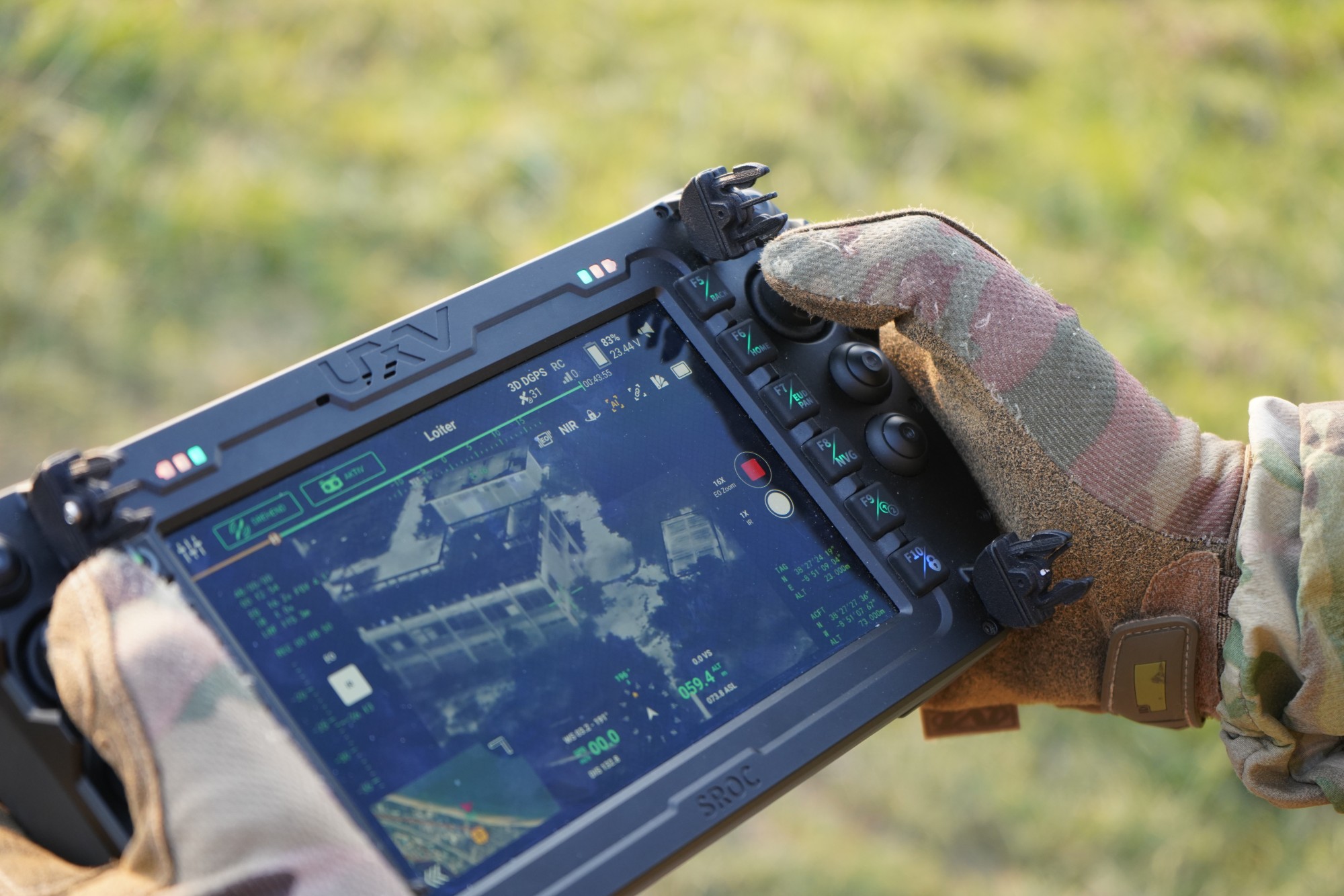

Extrem Robust und Zuverlässig

Die Fernsteuerung des ORKA ist nach MIL-STD-810H zertifiziert und erfüllt die Schutzklasse IP65. Damit ist sie äußerst robust und widersteht selbst rauen Einsatzbedingungen wie Stößen, Vibrationen, Wasser und Staub – ideal für anspruchsvolle Missionen in jeder Umgebung.

Die Fernsteuerung des ORKA ist nach MIL-STD-810H zertifiziert und erfüllt die Schutzklasse IP65. Damit ist sie äußerst robust und widersteht selbst rauen Einsatzbedingungen wie Stößen, Vibrationen, Wasser und Staub – ideal für anspruchsvolle Missionen in jeder Umgebung.

Visualisierung von Einsatzdaten

Erfasste Ziele, Eigenposition, Marker und Wegpunkte werden in Echtzeit auf Offline-Kartenmaterial dargestellt. Dies ermöglicht schnelle Entscheidungsprozesse und fördert ein fundiertes Situationsbewusstsein.

Erfasste Ziele, Eigenposition, Marker und Wegpunkte werden in Echtzeit auf Offline-Kartenmaterial dargestellt. Dies ermöglicht schnelle Entscheidungsprozesse und fördert ein fundiertes Situationsbewusstsein.

Anbindung an Lagebildsysteme

Durch unsere proprietäre Software kann die Steuerung per Plug & Play nahtlos an bestehende Lagebildsysteme wie z.B. das bundeswehreigene MESE angebunden werden. Durch weiterführende Verbindungen an C2 NATO-Systeme über CATL oder I2I kann der ORKA in militärische Abläufe integriert werden.

Durch unsere proprietäre Software kann die Steuerung per Plug & Play nahtlos an bestehende Lagebildsysteme wie z.B. das bundeswehreigene MESE angebunden werden. Durch weiterführende Verbindungen an C2 NATO-Systeme über CATL oder I2I kann der ORKA in militärische Abläufe integriert werden.
Marktführer der Resilienz

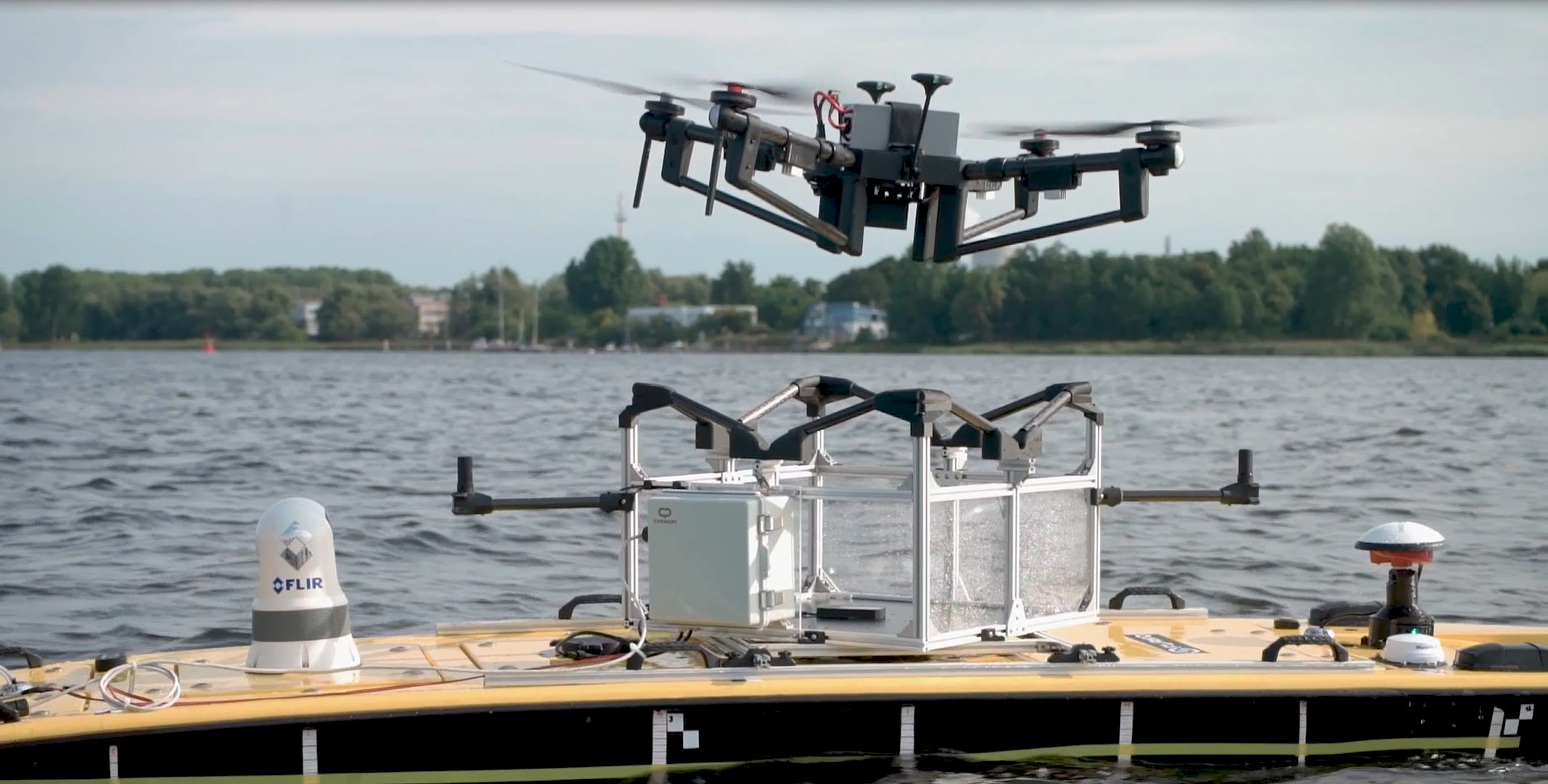

Maritimer Betrieb

Der ORKA ist für den maritimen Einsatz optimiert und ermöglicht präzise Landungen auf Schiffen, selbst bei starkem Wind.

14 m/s Windverträglichkeit

Mit einer Windresistenz von bis zu 14 m/s bleibt ORKA auch unter anspruchsvollen Bedingungen stabil und einsatzbereit.

Wasser- und Staubresistent

Der ORKA ist zertifiziert nach IP55 und bietet zuverlässigen Schutz gegen Staub und Wasser, was ihn ideal für Einsätze in anspruchsvollen Umgebungen macht - selbst bei Regen oder starker Staubbelastung.

Renommierte Kommunikation

Eine störresistente und zuverlässige Kommunikation ist der wichtigste Bestandteil zum Erfolg in kritischen Einsätzen. Insbesondere in RF-belasteten Umgebungen werden resiliente (Mesh-)Lösungen, durchdachte Algorithmen und breite Frequenzbereiche benötigt. Aus diesem Grund setzten wir ausschließlich auf etablierte Hersteller aus Europa, USA und Deutschland. Je nach Technologie, Antennenanlage und Sendeleistung sind Reichweiten zwischen 10-100 km möglich.

Ab Werk können Kommunikationsmodule der folgenden Hersteller integriert werden:

www.domotactical.com

www.domotactical.com

silvustechnologies.com

silvustechnologies.com

doodlelabs.com

doodlelabs.com

Präzise Landungen unter extremen Bedingungen

Mithilfe des GPS-Beacons ist der ORKA in der Lage, selbst bei starken Wind- und Wetterbedingungen mit geringen Sichtweiten sicher auf bewegten Plattformen wie Schiffen zu landen. Der Beacon bietet eine Lösung für präzise und vollautonome Landungen, auch in rauen Umgebungen. So bleibt der ORKA auch bei widrigen Wetterverhältnissen voll einsatzbereit und ermöglicht sichere Einsätze selbst unter schwierigsten Bedingungen.

Maximale Sicherheit - Redundante Systeme Die Entwicklung eigener Hardware und maßgeschneiderter Software ermöglicht eine neue Dimension von Sicherheit und Kontrolle. Durch eine Vielzahl redundanter Sensoren und Computersystemen kann der ORKA seine Datenströme kontinuierlich überwachen und selbst regulieren. Dank hochpräziser, dualer GPS-Antennen ist der ORKA in der Lage, seine Ausrichtung unabhängig…

Maximale Sicherheit - Redundante Systeme

Die Entwicklung eigener Hardware und maßgeschneiderter Software ermöglicht eine neue Dimension von Sicherheit und Kontrolle. Durch eine Vielzahl redundanter Sensoren und Computersystemen kann der ORKA seine Datenströme kontinuierlich überwachen und selbst regulieren. Dank hochpräziser, dualer GPS-Antennen ist der ORKA in der Lage, seine Ausrichtung unabhängig vom Kompass zu bestimmen, was einen sicheren Betrieb in magnetisch belasteten Umgebungen ermöglicht. Darüber hinaus erlauben Trägheitsnavigationssysteme eine fortlaufende Navigation / Hover / Landung bei Verlust von GPS- oder Kommunikationssignalen.

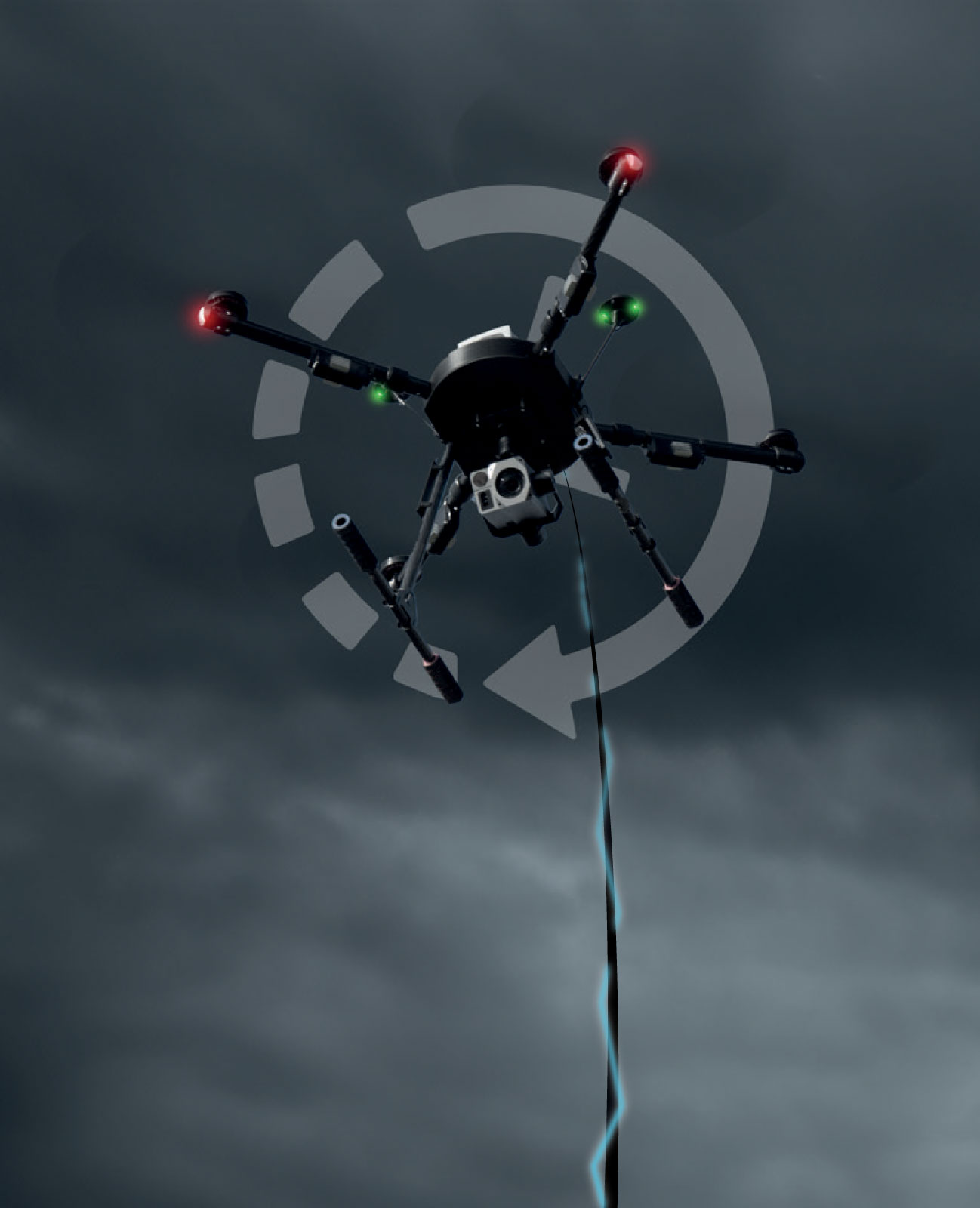

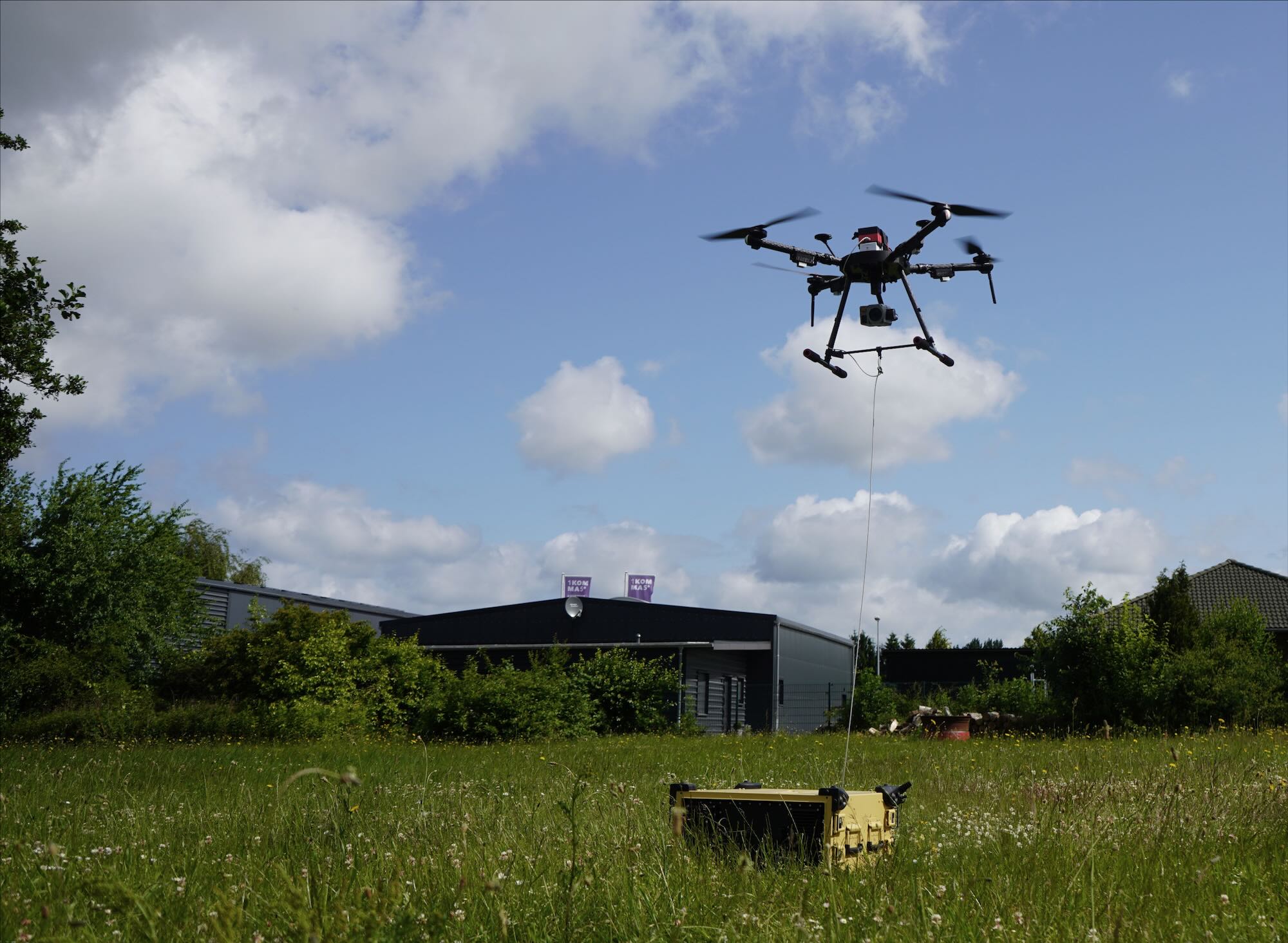

Unbegrenzte Einsatzdauer durch Tethering Der ORKA bietet flexible Einsatzmöglichkeiten mit einer Flugzeit von bis zu 75 Minuten, was längere Überwachungs- und Suchmissionen ermöglicht. Für noch anspruchsvollere Aufgaben kann die Drohne im Tethered-Modus betrieben werden, wodurch eine unbegrenzte Flugzeit gewährleistet wird. Dank der Verbindung über ein Kabel bleibt er kontinuierlich einsatzbereit…

Unbegrenzte Einsatzdauer durch Tethering

Der ORKA bietet flexible Einsatzmöglichkeiten mit einer Flugzeit von bis zu 75 Minuten, was längere Überwachungs- und Suchmissionen ermöglicht. Für noch anspruchsvollere Aufgaben kann die Drohne im Tethered-Modus betrieben werden, wodurch eine unbegrenzte Flugzeit gewährleistet wird. Dank der Verbindung über ein Kabel bleibt er kontinuierlich einsatzbereit und ermöglicht eine durchgehende Beobachtung ohne Unterbrechungen.

Offenes und erweiterbares System

Der ORKA ist ein zukunftsweisendes, modular aufgebautes System, das darauf ausgelegt ist, die vielseitigen Anforderungen moderner Missionen flexibel zu erfüllen. Mit dem dedizierten Payload-Port auf der Unterseite bietet der ORKA eine flexible, offene Schnittstelle, die sich nahtlos in verschiedenste Anwendungen integrieren lässt. Der Anschluss ermöglicht direkte Anbindungen an den Flugcontroller, serielle Ports und Ethernet-Verbindungen, wodurch Daten effizient zur Bodenstation übertragen werden können. Ob ADS-B-Modul, Transportbehälter, Abwurfmechanismen oder spezialisierte Kamera- und LiDAR-Systeme – der ORKA lässt sich mühelos an spezifische Einsatzanforderungen anpassen und erweitert damit seine Vielseitigkeit in jeder Mission.

Nahtlose Integration in Lagebildsysteme

Der ORKA wurde entwickelt, um eine reibungslose Integration in moderne Einsatzlagebilddarstellungssysteme zu gewährleisten. Durch die Echtzeitübertragung von Positionsdaten, Zielinformationen und hochauflösenden Bildern erweitert der ORKA sofort die Situationsdarstellung und bietet somit einen entscheidenden taktischen Vorteil. Dank offener Schnittstellen lässt er sich problemlos in bestehende Systeme wie das bundeswehreigene MESE integrieren. Diese Interoperabilität macht den ORKA zu einem unverzichtbaren Werkzeug für die taktische Aufklärung und Einsatzkoordination, indem er die Effizienz und Präzision der Missionsplanung erheblich verbessert.

MESE
CATL
STANAG 4586

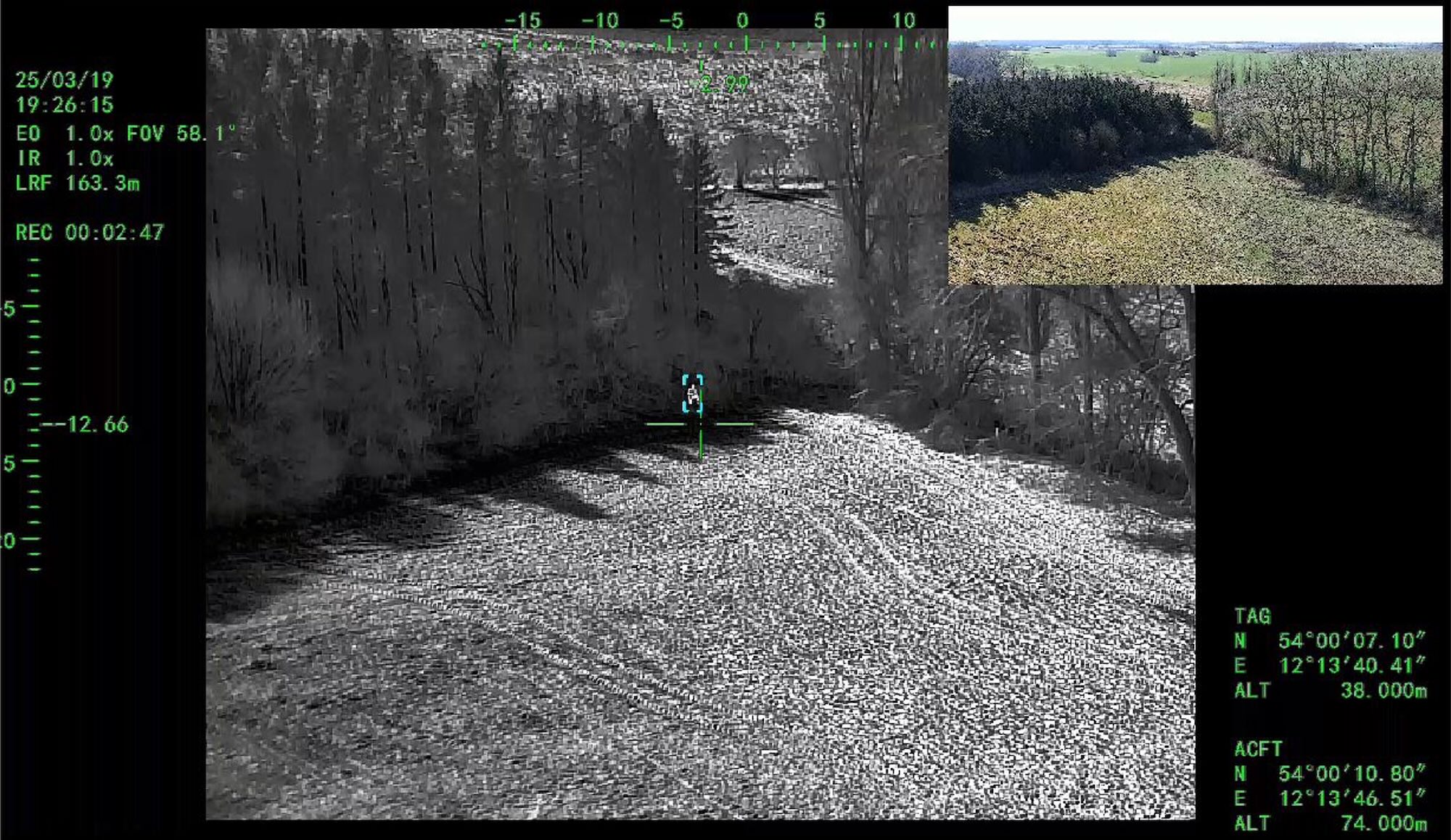

Das taktische Mittel. Mittels integrierter KI können Personen sowie Wasser- und Landfahrzeuge automatisiert im EO- und IR-Spektrum klassifiziert werden. Diese Funktionalität eröffnet in Verbindung mit Einsatzlagebildsoftware eine völlig neue Dimension der Aufklärung. Das verwendete KI-Modell kann problemlos auf weitere Objekte trainiert werden, um die jeweilige Einsatzdomäne ideal abzudecken.

Das taktische Mittel.

Mittels integrierter KI können Personen sowie Wasser- und Landfahrzeuge automatisiert im EO- und IR-Spektrum klassifiziert werden. Diese Funktionalität eröffnet in Verbindung mit Einsatzlagebildsoftware eine völlig neue Dimension der Aufklärung. Das verwendete KI-Modell kann problemlos auf weitere Objekte trainiert werden, um die jeweilige Einsatzdomäne ideal abzudecken.

Wartung und Schulung Wir bei CiS sorgen dafür, dass Ihr ORKA stets einsatzbereit ist. Unsere maßgeschneiderten Vor-Ort-Schulungsprogramme orientieren sich speziell nach Ihren individuellen Einsatzbereichen. Als vom Luftfahrt-Bundesamt akkreditierte Prüfstelle bieten wir zudem zivile Schulungen und Prüfungen für den Drohnenführerschein an – für höchste Sicherheit und Professionalität in der Luft.

Wartung und Schulung

Wir bei CiS sorgen dafür, dass Ihr ORKA stets einsatzbereit ist. Unsere maßgeschneiderten Vor-Ort-Schulungsprogramme orientieren sich speziell nach Ihren individuellen Einsatzbereichen. Als vom Luftfahrt-Bundesamt akkreditierte Prüfstelle bieten wir zudem zivile Schulungen und Prüfungen für den Drohnenführerschein an – für höchste Sicherheit und Professionalität in der Luft.

Zuverlässige Kommunikation und Navigationssicherheit in herausfordernden Umgebungen Der ORKA ist mit fortschrittlichen Funkmodulen ausgestattet, die durch breite Frequenzbänder und automatisches Frequenzsprungverfahren (Frequency Hopping) eine stabile Datenübertragung auch in schwierigen Umgebungen sicherstellen. Sollte es dennoch zu Funk- oder GPS-Störungen kommen, navigiert der ORKA dank seiner präzisen Trägheitsnavigationssysteme zuverlässig über kurze Zeitspannen…

Zuverlässige Kommunikation und Navigationssicherheit in herausfordernden Umgebungen

Der ORKA ist mit fortschrittlichen Funkmodulen ausgestattet, die durch breite Frequenzbänder und automatisches Frequenzsprungverfahren (Frequency Hopping) eine stabile Datenübertragung auch in schwierigen Umgebungen sicherstellen. Sollte es dennoch zu Funk- oder GPS-Störungen kommen, navigiert der ORKA dank seiner präzisen Trägheitsnavigationssysteme zuverlässig über kurze Zeitspannen weiter. Dabei kann individuell festgelegt werden, ob er seine Route fortsetzt, zum Ausgangspunkt zurückkehrt oder in der aktuellen Position verharrt. Selbst bei zunehmender Ungenauigkeit der Trägheitsnavigation bleibt der ORKA in der Luft und führt keine ungewollte Landung durch – ein entscheidender Vorteil, insbesondere in maritimen Einsätzen, bei denen eine Landung auf Wasser vermieden werden muss. Diese hohe Flexibilität und Anpassungsfähigkeit sichert eine sichere und kontinuierliche Einsatzbereitschaft auch unter extremen Bedingungen.

DIE ZUKUNFT IST HIER.
FRAGEN SIE UNS!

Anfrage wurde gesendet!

Ich möchte

Dimensionen (ausgeklappt, mit Propeller)

127.7 cm x 127.7 cm x 53.0 cm

Dimensionen (ausgeklappt, ohne Propeller)

75.0 cm x 75.0 cm x 53.0 cm

Dimensionen (eingeklappt, Transportzustand)

36.6 cm x 38.0 cm x 43.5 cm

Dimensionen Transportkoffer

84.6 cm x 62.0 cm x 49.0 cm

Rüstzeit

1 – 2 min.

Zuladung

max. 5.0 kg

Nutzlastoptionen

Vielzahl an kombinierbaren integrierten Sensormodulen – Fähigkeiten: EO (Zoom bis 250X), IR (bis 1280×1024px), optischer IR-Zoom, NIR, NV, LRF, KI-Klassifikation & Tracking, Mapping-Systeme, LiDAR, Beschallung, Beleuchtung, Kommunikation, Wirkkontrolle + Spezielle Anbindungen durch offene Nutzlast Schnittstelle möglich

Transparente Schnittstellen

Ja (offen + dokumentiert)

Nutzlast-Hardware-Interface

Standartisierter, wasserfester Nutzlast-Anschluss auf der Unterseite mit versch. Spannungen und Datenkommunikationskanälen (Sonderausstattungen nach Anforderung)

Computing

Verschiedene Recheneinheiten im vorderen Gehäuseteil integrierbar – NVIDIA JETSON Xavier / Orin Nano, NX, Intel, Qualcomm

Höhensensor

LiDAR (20 m, 5 mm Genauigkeit) – Safe Touchdown

Kommunikation

Silvus, DTC, Doodle Labs, Herelink, Glasfaser

Kommunikationsreichweite

10 - 100 km (nach Ausstattung)

Minimales Abfluggewicht

7.0 kg

Maximales Abfluggewicht (MTOW)

12.0 kg

Windresistenz

bis zu 14 m/s | Level 7 Bft

Schutzklasse

IP55

Max. Fluggeschwindigkeit

100.0 km/h

Max. Steigrate

18.0 km/h

Max. Sinkrate

10.8 km/h

Max. Einsatzhöhe

3.000 m

Tethered-Betrieb (Kabelgebunden)

Bis zu 120 m - unbegrenzte Flugzeit - Glasfaser – Folgefähigkeit mit BEACON System

Zertifizierung

CE, EU UAS C3 (beantragt)

Betriebstemperatur

-15 bis 45 °C

GNSS Antennen

Dual RTK

GNSS Abdeckung

GPS + GLONASS + BeiDou + Galileo

GPS-Freier Failsafe

Rückflug, Route, Hover oder Landung (Sonderausstattung)

Störresistenz C2

nach Ausstattung

Mesh Operationsmodus (Schwarm / Dual Operator)

nach Ausstattung

Rückflug zu bewegten Schiffen / Fahrzeugen + verfolgender Hover und Höhenänderung

In Verwendung mit GPS-fähiger Fernsteuerung

Autonome Operations-, und Landefähigkeit auf bewegten Schiffen / Fahrzeugen

In Verwendung mit dem BEACON System

Software Bedienkonsole

MissionControl (Linux, Windows, Android)

Schnittstellen an Lagebildsysteme

SEDAP, MESE, MAVLINK, STANAG 4671 (WIP) + Weitere integrierbar auf Anfrage
